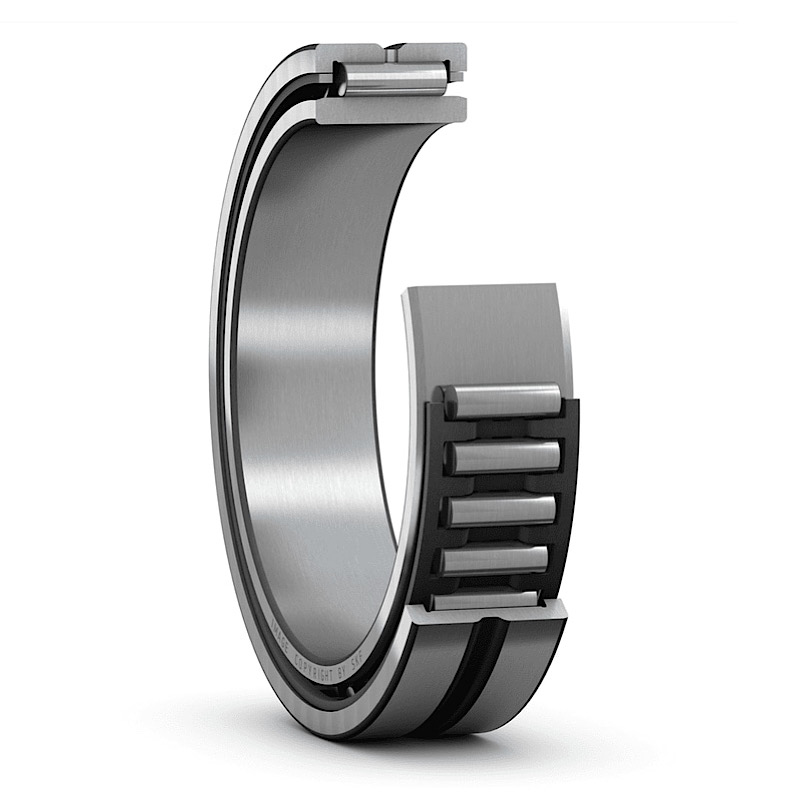

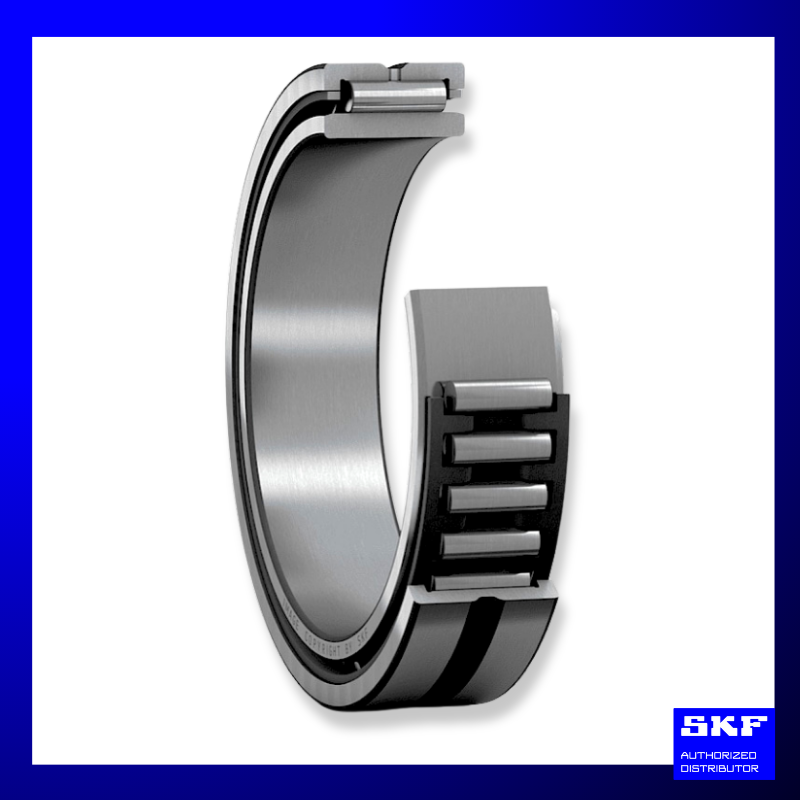

ตลับลูกปืนเม็ดเข็ม

(Needle roller bearings)

ตลับลูกปืนเม็ดเข็มเป็นตลับลูกปืนที่ใช้เม็ดลูกกลิ้งทรงกระบอกขนาดเล็กและยาว เมื่อเทียบกับเส้นผ่าศูนย์กลางของเม็ดลูกกลิ้ง โดยตามมาตรฐาน ISO กำหนดให้เม็ดลูกกลิ้งมีความยาวตั้งแต่ 2.5 เท่าของเส้นผ่าศูนย์กลางขึ้นไป ซึ่งเรียกว่า เม็ดเข็ม (Needle rollers)

▶️ ใช้เม็ดลูกกลิ้งทรงกระบอกขนาดเล็กและยาว
▶️ รองรับแรงได้สูง แม้มีพื้นที่หน้าตัดในแนวรัศมีจำกัด
▶️ เหมาะสำหรับงานที่ต้องการประหยัดพื้นที่ติดตั้ง
▶️ ออกแบบให้รับแรงได้อย่างมีประสิทธิภาพเมื่อเทียบกับขนาด

ลักษณะการออกแบบเม็ดเข็ม
▶️ เส้นผ่าศูนย์กลางของเม็ดเข็มจะโตที่สุดบริเวณกึ่งกลางเม็ด
▶️ ค่อยๆ ลดขนาดลงอย่างต่อเนื่องเมื่อเข้าใกล้ปลายเม็ด
▶️ ช่วยลดความเค้นบริเวณขอบรางวิ่งที่สัมผัสกับปลายเม็ดลูกกลิ้ง
▶️ เพิ่มอายุการใช้งานและความน่าเชื่อถือของตลับลูกปืน
